1. Giới thiệu tổng quan
IPTZ1016 là camera PTZ IP độ phân giải cao chuyên dụng cho môi trường công nghiệp khắc nghiệt như trạm biến áp điện lực, nhà máy điện gió, điện mặt trời, dầu khí và các site không người trực.
Thiết bị được thiết kế đáp ứng tiêu chuẩn IEC 61850-3 và IEEE 1613, đảm bảo khả năng hoạt động ổn định trong môi trường nhiễu điện từ mạnh (EMI/EMC), nhiệt độ cực đoan và điều kiện vận hành ngoài trời liên tục 24/7.
Với zoom quang học 38x, hồng ngoại tầm xa 250m và cơ chế Pan/Tilt tốc độ cao, IPTZ1016 cho phép giám sát chi tiết toàn bộ khu vực trạm và quan sát cận cảnh thiết bị từ xa theo thời gian thực.
2. Đặc điểm nổi bật (Key Highlights)
■
Chuẩn công nghiệp trạm điện (Substation Rated)
- IEC 61850-3 (EMC/EMI)*
- IEEE 1613
- IEC 61000-6-2
- IP66 chống bụi nước
- IK10 chống va đập
- Hoạt động nhiệt độ: -40°C đến +70°C
(*Yêu cầu hộp junction CJB400X để đáp ứng đầy đủ tiêu chuẩn EMC/EMI.)
■
Quan sá
t tầm xa và chi tiết cao
- Cảm biến 2MP CMOS Progressive Scan
- Zoom quang học 38x (5.7 – 216.6mm)
- Zoom số 16x
- IR thông minh lên đến 250m
- WDR 120dB
- Optical & Digital Defog
■
Tối ưu cho truyền dẫn từ xa
- Hỗ trợ Ultra265 / H.265 / H.264
- Gigabit Ethernet hoặc SFP quang
- ROI, giảm băng thông cho khu vực quan trọng
- Hỗ trợ ANR (Automatic Network Replenishment)
■
Giá
m sá
t thô
ng minh
- Intrusion detection
- Cross-line detection
- Motion detection
- Tối đa 1024 preset
- Preset patrol / Route patrol / Recorded patrol
3. Thế mạnh công nghệ
- Độ tin cậy: Thiết kế chuyên dụng cho môi trường điện lực
- Khả năng quan sát: Zoom 38x + IR 250m
- Chống nhiễu: IEC 61850-3 & IEEE 1613
- Điều khiển: Pan 360° endless, Tilt -20°~+90°
- Tích hợp: ONVIF Profile S/G + API
- Lưu trữ: MicroSD 128GB + Network ANR
4. Ứng dụng điển hình
IPTZ1016 được sử dụng cho:
- Giám sát tổng thể trạm biến áp 110kV – 500kV
- Quan sát dao cách ly, máy cắt, MBA
- Giám sát hành vi xâm nhập
- Theo dõi an toàn vận hành từ trung tâm SCADA
- Nhà máy điện gió, solar farm
- Oil & Gas site
- Industrial remote site

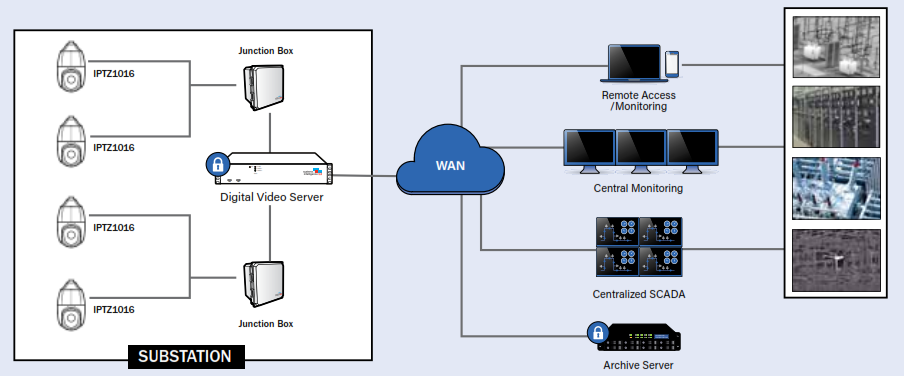

Sơ đồ kiến trúc mạng:
camera kết nối về Digital Video Server, Archive Server và tích hợp vào hệ thống SCADA trung tâm.
5. THÔNG SỐ KỸ THUẬT CHI TIẾT
5.1 Camera
- Cảm biến: 1/1.9” Progressive Scan CMOS, 2.0MP
- Ống kính: 5.7 – 216.6 mm, Auto Focus, Motorized Zoom
- Zoom quang: 38x
- Zoom số: 16x
- Góc nhìn ngang: 58.4° ~ 2.1°
- Góc nhìn dọc: 42.6° ~ 1.3°
- Góc nhìn chéo: 71.8° ~ 2.4°
- Shutter: 1s ~ 1/100000s
- Độ nhạy sáng:
- Color: 0.001 Lux (F1.5, AGC ON)
- 0 Lux với IR
- Iris: F1.5 ~ F4.5
- Day/Night: IR-cut filter (ICR)
- DNR: 2D/3D
- S/N Ratio: >52dB
- IR Range: Lên đến 250m
- WDR: 120dB
- Defog: Optical + Digital
5.2 Video
- Chuẩn nén: Ultra265 / H.265 / H.264 / MJPEG
- Profile H.264: Baseline / Main / High
- Main Stream: 1920×1080 @ 60fps
- Sub Stream: 1920×1080 @ 60fps
- Third Stream: D1 @ 60fps
- HLC: Supported
- BLC: Supported
- EIS: Supported
- OSD: Tối đa 8
- Privacy Mask: 24 vùng
- ROI: 8 vùng
- Motion Detection: 4 vùng
5.3 Tính năng thông minh
- Intrusion detection
- Cross-line detection
- Motion detection
- Enter & Loiter detection
5.4 Pan & Tilt
- Pan: 360° endless
- Pan speed: 0.1° ~ 240°/s
- Preset speed: 300°/s
- Tilt: -20° ~ +90° (auto reverse)
- Tilt speed: 0.1° ~ 160°/s
- Preset speed: 240°/s
- Presets: 1024
- Patrol mode: Preset / Route / Recorded
- Home position: Supported
5.5 Network
- Protocols: IPv4, TCP/IP, DHCP, RTP, RTSP, HTTP, HTTPS, 802.1x, SNMP…
- ONVIF: Profile S, Profile G
- API: Supported
- Ethernet:
- RJ45 10/100/1000 Base-TX
- SFP (Fiber option)
5.6 Storage
- MicroSD: tối đa 128GB
- Network Storage: ANR
5.7 Interface
- Alarm I/O: 2 / 1
- RS485: 1
- Video output: 1 BNC
5.8 Electrical & Mechanical
- Nguồn:
- Công suất: 10.6 – 51W
- Kích thước: Ø270 x 496.7mm
- Trọng lượng: 9.69kg
- Nhiệt độ hoạt động: -40°C ~ +70°C
- Độ ẩm: 10% ~ 90% RH
- Bảo vệ: IP66
- Chống va đập: IK10
- Reset button: Supported
5.9 Compliance
- IEC 61850-3; IEEE 1613
- IEC 61000-6-2
- IEC 61800-3
6. Phụ kiện & Mounting Options
Tùy chọn lắp đặt gồm:
- A10: Pole Mount Adapter
- A11: Corner Mount Adapter
- A14: Pendant Mount
- A20: Wall Mount
- Junction Box (Outdoor/Indoor)
Tất cả được thiết kế bằng hợp kim nhôm hoặc thép chống ăn mòn.
7. Kết luận
IPTZ1016 là camera PTZ IP chuyên dụng cho môi trường điện lực và công nghiệp nặng, đáp ứng đầy đủ:
- Chuẩn IEC 61850-3
- Zoom quang 38x
- IR 250m
- WDR 120dB
- Pan 360° tốc độ cao
- Tích hợp SCADA/ONVIF
Thiết bị phù hợp triển khai trong giải pháp giám sát trạm biến áp tự động hóa (Touchless Substation), đặc biệt khi kết hợp cùng Digital Video Server và nền tảng quản lý tập trung của Systems With Intelligence.
