1. Giới thiệu chung

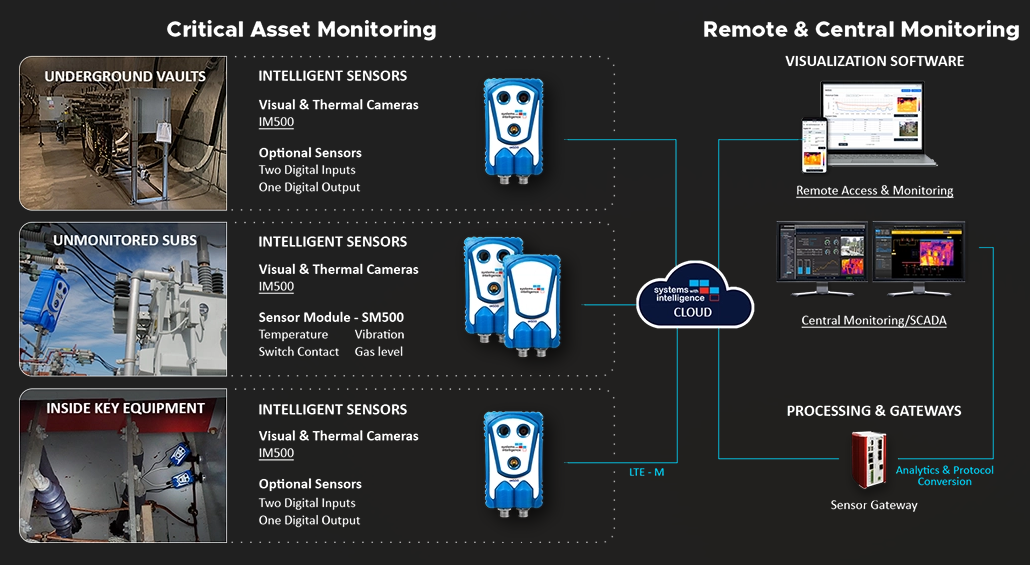

IM500 là module IoT công nghiệp do Systems With Intelligence (SWI) phát triển, chuyên dùng cho các ứng dụng giám sát tài sản từ xa trong môi trường khắc nghiệt như trạm biến áp, lưới điện phân phối, hạ tầng công nghiệp, giao thông và các khu vực không có nhân sự thường trực.
Thiết bị tích hợp camera nhiệt + camera hình ảnh, kết hợp nền tảng SWI IoT Cloud, cho phép thu thập dữ liệu tình trạng thiết bị, phát hiện sớm rủi ro quá nhiệt, ngập nước, xâm nhập trái phép và các bất thường khác – từ đó giúp giảm sự cố, tối ưu vận hành và bảo trì dự đoán (Predictive Maintenance).
2. Đặc điểm nổi bật
- Giám sát kép Nhiệt & Hình ảnh (Thermal + Visual)
Cung cấp đồng thời dữ liệu nhiệt độ và hình ảnh thực tế, nâng cao khả năng đánh giá tình trạng thiết bị từ xa. - Kết nối IoT di động an toàn (Cellular LTE-M)
Truyền dữ liệu hai chiều, mã hóa bảo mật, không phụ thuộc hạ tầng mạng tại hiện trường. - Phân tích & cảnh báo thông minh (Analytics & Alerts)
Tự động phát hiện bất thường, so sánh vùng nhiệt, kích hoạt cảnh báo theo ngưỡng nhiệt tuyệt đối. - Hỗ trợ kết nối cảm biến ngoài qua I/O
Mở rộng giám sát mực nước, nhiệt độ môi trường, trạng thái cửa, tiếp điểm báo động… - Thiết kế chuẩn Utility Grade
Hoạt động ổn định trong môi trường điện lực, miễn nhiễm nhiễu EMI/ESD, chịu được xung sét và gián đoạn điện.
3. Thế mạnh ứng dụng
- Phát hiện sớm sự cố quá nhiệt tại các điểm nối, đầu cáp, MBA, tủ điện
- Giám sát trạm không người trực, giảm chi phí vận hành & bảo trì định kỳ
- Cảnh báo ngập nước, xâm nhập, phá hoại tại các vị trí hạ tầng quan trọng
- Triển khai nhanh – tiêu thụ điện năng rất thấp, phù hợp cả nguồn điện lưới và năng lượng mặt trời
- Dễ dàng tích hợp SCADA / GIS / Asset Management thông qua SWI Cloud và DNP3 (tùy chọn)
4. Thông số kỹ thuật chi tiết (Technical Specifications)
4.1. Khối camera nhiệt (Thermal Camera)
- Độ phân giải: 160 × 120 pixels
- Loại cảm biến: Uncooled VOx Microbolometer
- Dải phổ: 8 – 14 µm
- Góc nhìn (H): 57°
4.2. Khối camera hình ảnh (Visual Camera)
- Độ phân giải: 800 × 600 pixels
- Cảm biến: 1/4” CMOS
- Góc nhìn (H): 54°
- Đèn hỗ trợ: LED Flash (xung)
4.3. Mạng & Phần mềm
- Chuẩn truyền thông: LTE-M (Cellular)
- Nền tảng quản lý: SWI IoT Cloud
- Chế độ chụp ảnh: Theo lịch hoặc theo sự kiện cảnh báo
- Báo cáo nhiệt:
- So sánh vùng nhiệt (Thermal Box Comparison)
- Kích hoạt theo ngưỡng nhiệt tuyệt đối
- Phân tích nhiệt:
- Khoảng cách lên đến 15 m
- Mục tiêu tham chiếu 0.3 × 0.3 m
- Tính năng khác:
- Điều khiển I/O
- Gửi Email cảnh báo
- Định vị bản đồ (GIS)
- Lưu lịch sử cảnh báo
- Cấu hình camera từ xa
- Giao thức SCADA: DNP3 (tùy chọn, qua SWI Cloud)
4.4. Ngõ vào / ra (I/O)
- Ngõ vào số (DI): 2 × wet contact (12VDC)
- Ngõ ra số (DO): 1 × Solid State Relay – 30VDC / 500mA
4.5. Nguồn cấp
- Điện áp vào: 12VDC danh định (9 – 14VDC)
- Công suất tiêu thụ: ~1W (không bật đèn flash)
- Yêu cầu nguồn cấp: ≥ 5W / thiết bị
4.6. Điều kiện môi trường
- Cấp bảo vệ: IP67
- Nhiệt độ hoạt động: -15°C đến +70°C
- Nhiệt độ lưu trữ: -40°C đến +85°C
4.7. Cơ khí
- Kích thước: 78.5 × 126.5 × 45 mm
- Vỏ thiết bị: Nhựa công nghiệp chống UV
- Đầu nối:
- M12 – 4 pin (Nguồn)
- M12 – 8 pin (I/O)
- Antenna:
- SMA ngoài (tùy chọn) hoặc antenna trong
5. Kết luận kỹ thuật
IM500 là giải pháp giám sát IoT công nghiệp gọn nhẹ nhưng chuyên sâu, đặc biệt phù hợp cho ngành điện lực, hạ tầng kỹ thuật và công nghiệp nặng. Sự kết hợp giữa camera nhiệt, phân tích thông minh và kết nối di động bảo mật giúp IM500 trở thành nền tảng hiệu quả cho các chiến lược giám sát từ xa – bảo trì dự đoán – vận hành không người trực.
