Giải pháp đồng bộ thời gian độ chính xác cao cho hệ thống mạng
1. Tổng quan
Trong các hệ thống công nghiệp hiện đại như lưới điện thông minh (Smart Grid), trạm biến áp số, viễn thông, trung tâm dữ liệu và tự động hóa, việc đồng bộ thời gian chính xác là yếu tố cốt lõi đảm bảo toàn bộ hệ thống vận hành ổn định, chính xác và có thể phân tích sự kiện một cách tin cậy.
Các ứng dụng như:
Ghi nhận sự kiện (Event logging)
Bảo vệ và điều khiển (Protection & Control)
Phân tích sự cố (Fault analysis)
Đồng bộ dữ liệu giữa các thiết bị phân tán
đều yêu cầu độ chính xác thời gian ở mức microsecond hoặc thậm chí nanosecond.
Giải pháp đồng bộ thời gian độ chính xác cao của CTCU cung cấp nền tảng hạ tầng thời gian thống nhất, dựa trên các chuẩn quốc tế như:
IEEE 1588v2 (PTP – Precision Time Protocol)
NTP/SNTP
SyncE (Synchronous Ethernet)
2. Tại sao cần đồng bộ thời gian chính xác?
2.1 Đảm bảo tính toàn vẹn dữ liệu hệ thống
Trong các hệ thống phân tán (distributed systems), dữ liệu đến từ nhiều thiết bị khác nhau. Nếu không có cùng “mốc thời gian chuẩn”:
Không thể xác định đúng thứ tự sự kiện
Gây sai lệch khi phân tích sự cố
Làm giảm độ tin cậy của hệ thống SCADA/EMS/DMS
👉 Đồng bộ thời gian giúp tất cả thiết bị “nói cùng một ngôn ngữ thời gian”.
2.2 Phân tích sự cố chính xác (Fault Analysis)
Trong hệ thống điện:
Các sự kiện xảy ra chỉ cách nhau vài ms
Sai lệch thời gian nhỏ có thể dẫn đến đánh giá sai nguyên nhân sự cố
Ví dụ:
Relay A tác động trước hay sau Relay B?
Sự cố xảy ra tại đâu trước?
👉 Nếu không có time sync chính xác → không thể truy vết nguyên nhân gốc (root cause)
2.3 Hỗ trợ bảo vệ và tự động hóa (Protection & Automation)
Các chức năng như:
Differential Protection
Wide Area Monitoring (WAMS)
Phasor Measurement Unit (PMU)
đều yêu cầu:
Đồng bộ thời gian cực chính xác giữa các điểm đo
👉 Sai lệch nhỏ → sai pha → bảo vệ hoạt động sai
2.4 Đáp ứng tiêu chuẩn quốc tế
Các tiêu chuẩn như:
IEC 61850 (trạm biến áp số)
IEEE C37.118 (PMU)
đều yêu cầu:
Đồng bộ thời gian chính xác cao
Hỗ trợ PTP (IEEE 1588)
3. Vai trò của Sync Switch trong hệ thống
3.1 Sync Switch là gì?
Sync Switch là thiết bị chuyển mạch mạng công nghiệp có tích hợp khả năng:
Phân phối tín hiệu thời gian chính xác (PTP)
Hỗ trợ SyncE
Đóng vai trò Boundary Clock / Transparent Clock
3.2 Tại sao không dùng switch thông thường?
Switch thông thường:
Không xử lý timestamp chính xác
Gây jitter và delay không kiểm soát
Làm sai lệch tín hiệu PTP
👉 Kết quả:
Sai số thời gian tăng cao theo từng hop mạng
Không đáp ứng yêu cầu hệ thống điện/viễn thông
3.3 Lợi ích của Sync Switch
✔ Độ chính xác cao (Sub-microsecond)
Đảm bảo sai số cực thấp
Phù hợp cho hệ thống yêu cầu real-time
✔ Giảm jitter và delay
Xử lý timestamp ngay tại phần cứng
Ổn định toàn mạng
✔ Khả năng mở rộng hệ thống
Triển khai theo mô hình phân cấp (hierarchical timing architecture)
Dễ dàng mở rộng nhiều node
✔ Tăng độ tin cậy hệ thống
Hỗ trợ dự phòng (Redundancy)
Đồng bộ liên tục ngay cả khi có sự cố
✔ Tối ưu chi phí vận hành
Giảm lỗi phân tích
Giảm downtime
Tăng hiệu quả vận hành

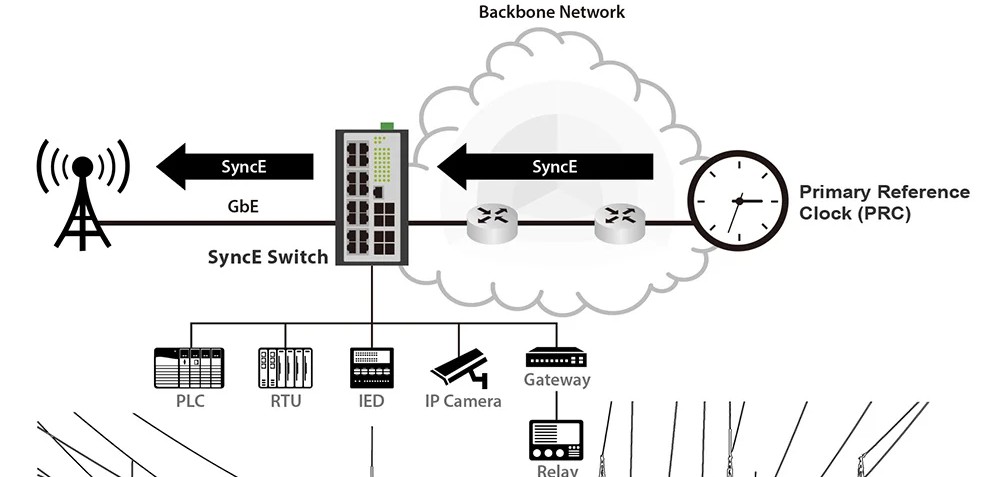

4. Kiến trúc giải pháp
Giải pháp đồng bộ thời gian thường bao gồm:
4.1 Nguồn thời gian chuẩn (Grandmaster Clock)
GPS / GNSS Receiver
Atomic Clock (tuỳ mức yêu cầu)
4.2 Sync Switch Layer
Phân phối thời gian qua mạng Ethernet
Hỗ trợ:
Boundary Clock
Transparent Clock
4.3 Thiết bị đầu cuối
IED (Intelligent Electronic Device)
Relay bảo vệ
PMU
Server SCADA
5. Các giao thức sử dụng
PTP (IEEE 1588v2): Đồng bộ chính xác cao
SyncE: Đồng bộ tần số
NTP/SNTP: Đồng bộ cơ bản
👉 Trong đó:
PTP + SyncE = giải pháp tối ưu cho hệ thống điện & viễn thông
6. Ứng dụng thực tế
Giải pháp được ứng dụng trong:
Trạm biến áp số (Digital Substation)
Lưới điện thông minh (Smart Grid)
Trung tâm điều độ điện
Mạng viễn thông 4G/5G
Trung tâm dữ liệu (Data Center)
Hệ thống tài chính (yêu cầu timestamp chính xác cao)
7. Kết luận
Đồng bộ thời gian không còn là yếu tố “phụ trợ”, mà là hạ tầng nền tảng của các hệ thống công nghiệp hiện đại.
Việc sử dụng Sync Switch chuyên dụng mang lại:
Độ chính xác vượt trội
Độ tin cậy cao
Khả năng mở rộng tốt
Tuân thủ tiêu chuẩn quốc tế
👉 Đây là yếu tố bắt buộc khi triển khai:
Trạm biến áp số
Smart Grid
Hệ thống viễn thông thế hệ mới
