Giải pháp: Truyền thông SCADA cho ngành Điện bằng Router công nghiệp 3G/4G

Kết nối an toàn – Chuyển đổi giao thức – Vận hành liên tục cho Trạm biến áp và lưới điện thông minh

Trong quá trình chuyển đổi số ngành điện, hạ tầng truyền thông đã trở thành một trong những thành phần quan trọng quyết định hiệu quả vận hành của hệ thống SCADA. Không chỉ các trạm biến áp 110 kV và 220 kV, mà cả Recloser, LBS, RMU, nhà máy điện mặt trời, điện gió hay các thiết bị RTU phân tán đều cần được kết nối liên tục với Trung tâm điều khiển để phục vụ giám sát, điều khiển và thu thập dữ liệu theo thời gian thực.

Tuy nhiên, thực tế triển khai cho thấy nhiều hệ thống vẫn đang tồn tại song song nhiều thế hệ thiết bị sử dụng các giao thức truyền thông khác nhau như IEC 60870-5-101, IEC 60870-5-104, DNP3, Modbus hoặc các giao thức nối tiếp truyền thống. Trong khi đó, yêu cầu vận hành hiện đại đòi hỏi toàn bộ dữ liệu phải được truyền trên nền mạng IP với mức độ an toàn và độ sẵn sàng cao.

Việc thay thế toàn bộ RTU hoặc Gateway hiện hữu thường tốn kém, kéo dài thời gian triển khai và làm gián đoạn hệ thống. Vì vậy, nhu cầu về một thiết bị vừa đảm bảo kết nối truyền thông, vừa hỗ trợ chuyển đổi giao thức và bảo mật dữ liệu đang trở thành xu hướng trong các dự án Smart Grid và Digital Substation.

Đó cũng là lý do OCR-2112 Industrial Cellular Router của Case Communications (UK) được phát triển như một Industrial SCADA Router chuyên dụng cho ngành điện, tích hợp kết nối 4G/LTE, VPN bảo mật và khả năng chuyển đổi giao thức SCADA ngay trên thiết bị, giúp đơn giản hóa kiến trúc hệ thống và giảm đáng kể chi phí đầu tư.

Những thách thức trong truyền thông SCADA hiện nay

Các đơn vị điện lực thường gặp phải nhiều vấn đề trong quá trình xây dựng và mở rộng hệ thống SCADA:

Hạ tầng cáp quang chưa phủ đến tất cả các trạm hoặc thiết bị hiện trường.
RTU và IED sử dụng nhiều chuẩn giao thức khác nhau, gây khó khăn khi tích hợp.
Nhiều thiết bị chỉ hỗ trợ giao tiếp nối tiếp (RS232/RS485), trong khi Trung tâm điều khiển sử dụng giao thức IP.
Dữ liệu SCADA truyền qua mạng công cộng cần được mã hóa và bảo vệ trước các nguy cơ an ninh mạng.
Việc sử dụng nhiều thiết bị riêng lẻ như Router, Gateway giao thức và VPN Gateway làm tăng chi phí đầu tư, diện tích lắp đặt và độ phức tạp trong vận hành.

Một giải pháp truyền thông hiện đại cần đáp ứng đồng thời các yêu cầu về kết nối, bảo mật, tương thích giao thức và độ tin cậy, đồng thời cho phép tận dụng tối đa hạ tầng và thiết bị hiện hữu.

Kiến trúc giải pháp

Trong kiến trúc truyền thống, RTU hoặc Recloser kết nối với một Gateway giao thức riêng, sau đó mới truyền dữ liệu qua Router 4G hoặc mạng cáp quang đến Trung tâm SCADA.

Với OCR-2112, các chức năng Industrial Router, VPN Gateway và Protocol Gateway được tích hợp trên cùng một thiết bị. Điều này giúp giảm số lượng phần cứng, đơn giản hóa cấu hình và tăng độ tin cậy cho toàn hệ thống.

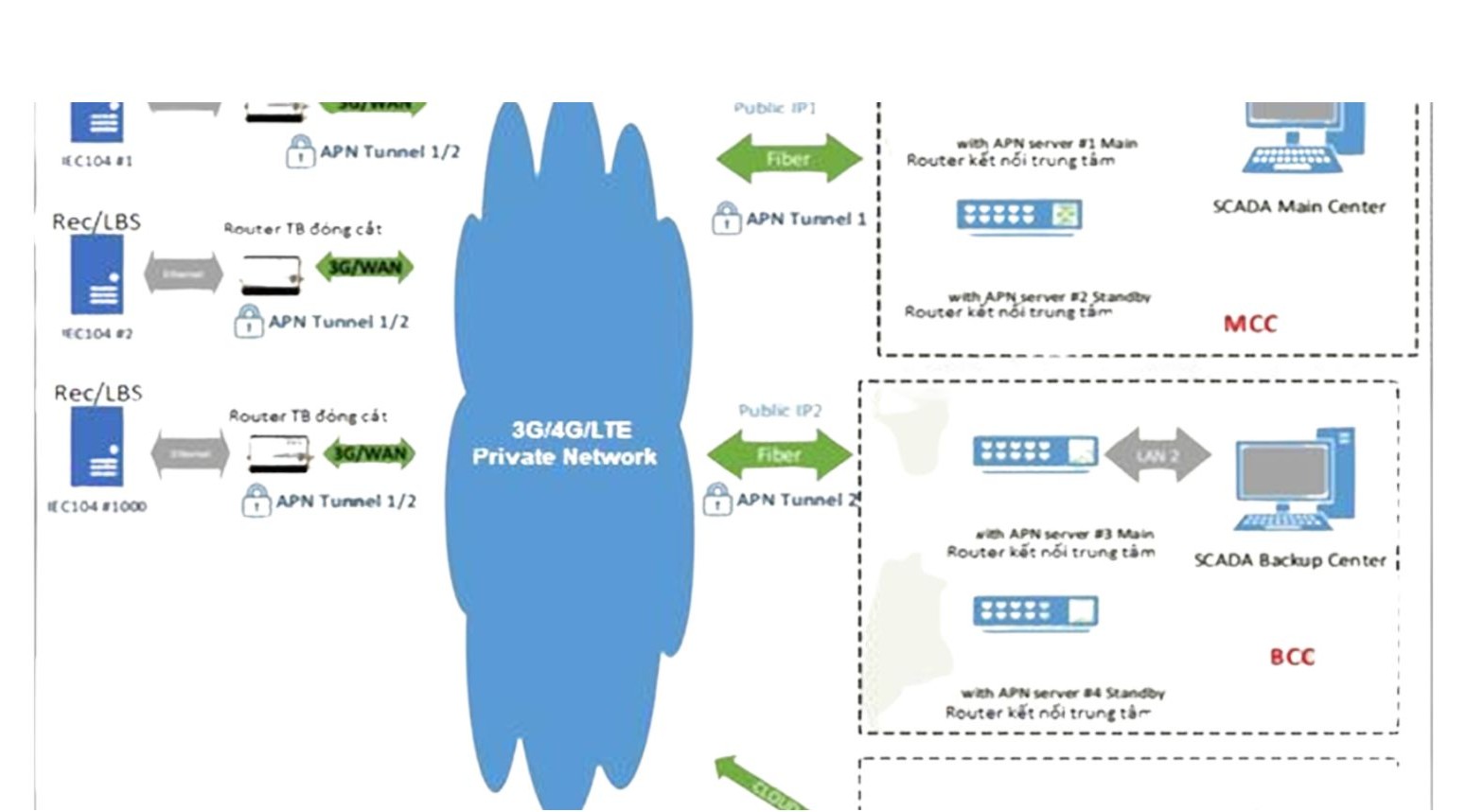

Kiến trúc tổng thể:

RTU / IED / Recloser / PLC --->--- OCR-2112 (4G LTE/Ethernet/RS232/RS485/IEC101/IEC104/DNP3 ) --->--- SCADA Master Station / EMS / DMS / Control Center

Các chức năng chính của giải pháp

1. Kết nối SCADA qua mạng 4G/LTE công nghiệp

OCR-2112 cung cấp kết nối 4G/LTE công nghiệp ổn định cho các điểm không có hạ tầng cáp quang hoặc cần triển khai nhanh.

Thiết bị hỗ trợ Dual SIM và cơ chế tự động chuyển đổi giữa các nhà mạng nhằm duy trì kết nối liên tục trong trường hợp mất sóng hoặc sự cố mạng, đáp ứng yêu cầu vận hành của các hệ thống điện không người trực.

2. Chuyển đổi IEC 60870-5-101 sang IEC 60870-5-104

Đây là một trong những tính năng có giá trị nhất của OCR-2112.

Thiết bị có khả năng thu thập dữ liệu từ RTU sử dụng chuẩn IEC 101 qua cổng nối tiếp RS232/RS485, sau đó chuyển đổi sang IEC 104 để truyền về Trung tâm điều khiển trên nền TCP/IP.

Giải pháp này cho phép tận dụng các RTU hiện hữu mà không cần thay thế, đồng thời giúp các đơn vị điện lực từng bước hiện đại hóa hệ thống SCADA với chi phí hợp lý.

3. Chuyển đổi DNP3 sang IEC 60870-5-104

Đối với các hệ thống sử dụng giao thức DNP3, OCR-2112 có thể hoạt động như một Gateway giao thức, thu thập dữ liệu từ thiết bị hiện trường và chuyển đổi sang IEC 104.

Điều này đặc biệt hữu ích trong các dự án cải tạo, mở rộng hoặc tích hợp thiết bị của nhiều nhà sản xuất khác nhau.

4. Bảo mật truyền thông SCADA

OCR-2112 hỗ trợ các cơ chế VPN công nghiệp giúp mã hóa toàn bộ dữ liệu SCADA khi truyền qua Internet hoặc mạng 4G công cộng.

Nhờ đó, dữ liệu điều khiển và giám sát luôn được bảo vệ, đáp ứng yêu cầu an toàn thông tin cho các hệ thống hạ tầng trọng yếu.

5. Quản lý và giám sát từ xa

Thiết bị hỗ trợ quản lý tập trung, cho phép kỹ sư giám sát trạng thái Router, chất lượng kết nối, tín hiệu mạng, cấu hình thiết bị và thực hiện bảo trì từ xa mà không cần đến hiện trường.

Điều này giúp giảm đáng kể chi phí vận hành, đặc biệt đối với các trạm phân tán trên phạm vi rộng.

Ứng dụng tiêu biểu

Giải pháp sử dụng OCR-2112 phù hợp cho nhiều hệ thống trong ngành điện và công nghiệp:

Trạm biến áp không người trực

Kết nối RTU và IED với Trung tâm điều khiển qua mạng 4G/LTE hoặc cáp quang, đồng thời hỗ trợ chuyển đổi giao thức SCADA.

Recloser và LBS

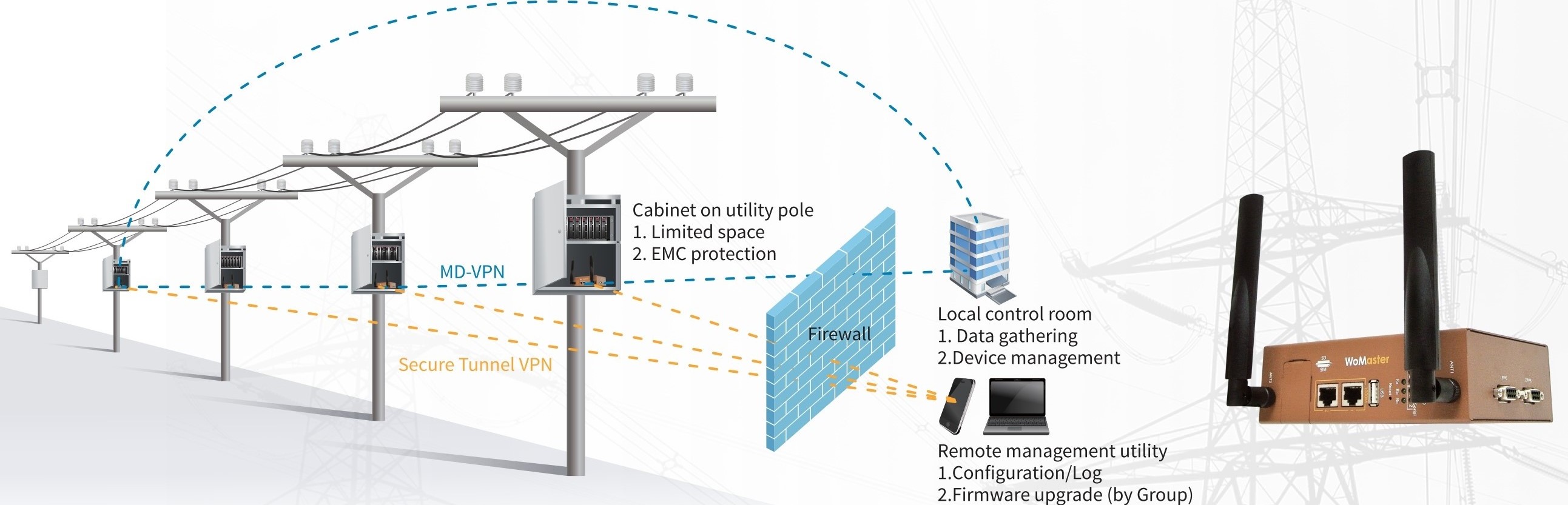

Triển khai kết nối điều khiển từ xa cho các thiết bị đóng cắt trên lưới điện phân phối mà không cần xây dựng hạ tầng truyền dẫn riêng.

Nhà máy điện mặt trời và điện gió

Thu thập dữ liệu từ Inverter, RTU hoặc PLC, truyền dữ liệu thời gian thực về Trung tâm điều độ phục vụ giám sát và điều khiển.

Trạm bơm, cấp nước và xử lý nước thải

Kết nối PLC, RTU và cảm biến hiện trường đến hệ thống SCADA thông qua mạng di động hoặc Ethernet công nghiệp.

Nhà máy công nghiệp

Tích hợp các hệ thống điều khiển phân tán, PLC và thiết bị IoT trong các ứng dụng tự động hóa và quản lý từ xa.

Lợi ích của giải pháp

Tích hợp Router công nghiệp, VPN và Gateway giao thức trên cùng một thiết bị.
Tận dụng RTU và thiết bị hiện hữu, giảm chi phí đầu tư.
Hỗ trợ chuyển đổi linh hoạt giữa IEC 60870-5-101, IEC 60870-5-104 và DNP3.
Đảm bảo kết nối ổn định với Dual SIM và mạng 4G/LTE công nghiệp.
Bảo mật dữ liệu SCADA khi truyền qua Internet.
Giảm số lượng thiết bị, đơn giản hóa cấu hình và bảo trì.
Phù hợp cho các dự án Smart Grid, Digital Substation và tự động hóa công nghiệp.

OCR-2112 – Trung tâm truyền thông của hệ thống SCADA hiện đại

Không chỉ là một Router 4G công nghiệp, OCR-2112 còn đóng vai trò là bộ điều phối truyền thông (Communication Gateway) cho toàn bộ hệ thống SCADA. Thiết bị kết hợp khả năng kết nối không dây, định tuyến IP, bảo mật VPN và chuyển đổi giao thức trong một nền tảng duy nhất, giúp các đơn vị điện lực rút ngắn thời gian triển khai, tối ưu chi phí đầu tư và nâng cao độ tin cậy của hệ thống điều khiển.

Router OCR-2112 đầy đủ Hợp chuẩn, Biên bản thử nghiệm điển hình, Xác nhận vận hành thành công của SPC…, hiện đang được sử dụng trên mạng lưới điện của EVN HCMC, EVN Đà Nẵng và Điện lực tỉnh thuộc SPC.
